Сеялка

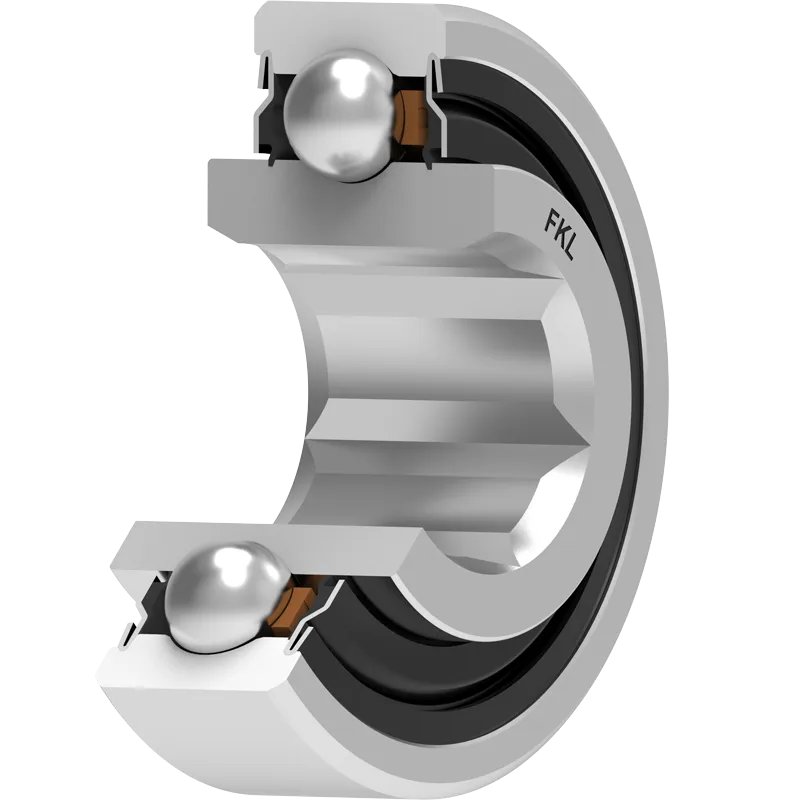

205KRR2

Серия с шестигранным отверстием и цилиндрическим наружным кольцом

Application: NULL

3D модель

Техническая спецификация
D	Наружный диаметр	2.0472	дюйм
D	Наружный диаметр	52	мм
B	Ширина внутреннего кольца	1	дюйм
B	Ширина внутреннего кольца	25.4	мм
C	Ширина наружного кольца	0.591	дюйм
C	Ширина наружного кольца	15	мм
d1	Наружный диаметр внутреннего кольцв	1.323	дюйм
d1	Наружный диаметр внутреннего кольца	33.6	мм
a	Размер оси	7/8	дюйм
a	Размер оси	22.25	мм
Cdyn	Динамическая грузоподъемность	14	кН
Co	Статическая грузоподъемность	7.8	кН
kg	Масса	0.2	кг

Технический чертеж

Уплотнение

1-кромочное уплотнение с лабиринтом между листовой частью и резиновой кромкой, обеспечивающим контактное уплотнение. Трение и частота вращения аналогичны уплотнениям RS, но обеспечивают значительно лучшую защиту от твёрдых частиц грязи. Это очень хороший способ уплотнения: металлическая часть защищает уплотнение от грязи, пыли и твёрдых частиц, одновременно образуя лабиринт с резиновой частью. Резиновая часть обеспечивает контактное уплотнение, предотвращая проникновение мелких частиц, воды, влаги, пара и т. д. Подходит для использования в нормальных условиях благодаря использованию различных материалов. Используется с подшипниками типа Z (стандартными) и радиальными подшипниками.

Чертеж уплотнения
