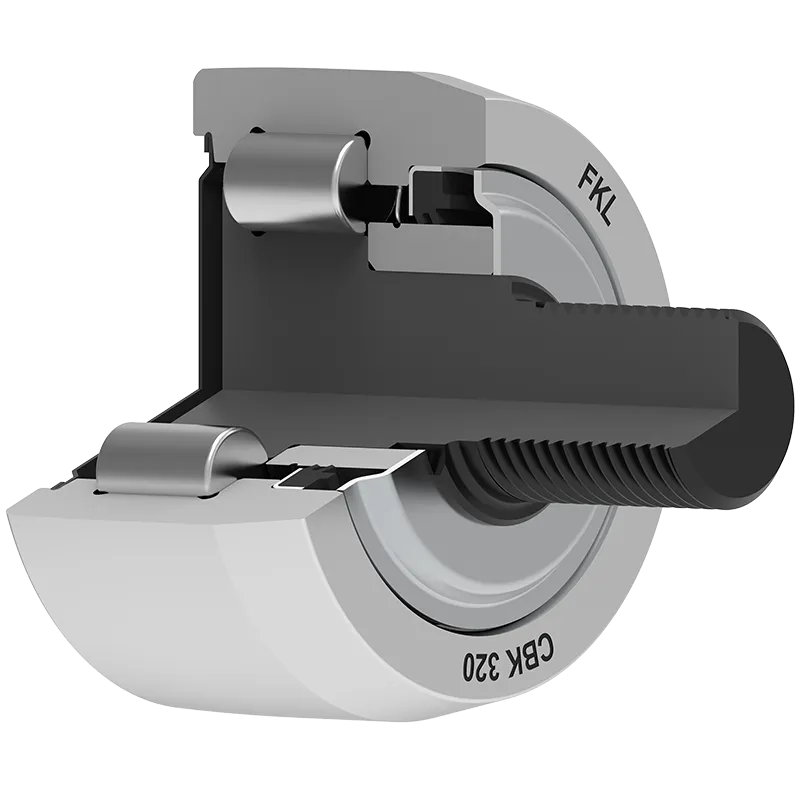

CBK 320
Cilindrično valjkasti ležaj
Application: Balirka
3D model
| d | Unutrašnji prečnik ležaja | 20 | mm |
| D | Spoljni prečnik ležaja | 52 | mm |
| L | Ukupna dužina | 59 | mm |
| L1 | Širina spoljnog prstena | 30.6 | mm |
| C | Visina zaravnjenja D otvoda | 16.5 | mm |
| E | Dužina D otvora | 7 | mm |
| M | Spoljni navoj | M16x1.5 | mm |
| kg | Masa | 0.512 | kg |
| Cdyn | Dinamička nosivost | 37.8 | kN |
| Co | Statička nosivost | 36 | kN |
| Pu | Granična zamorna nisivost | 1.512 | kN |
Tehnički Crtež
Zaptivanje
LIMENI POKLOPAC / D ZAPTIVKA + METALNI POKLOPAC
Čeona strana je u potpunosti zaptivena sa limenim poklopcem koji štiti ležaj od svih vrsta nečistoća.
Bazna strana je zaštićena dvousnom zaptivkom i metalnim poklopcem koji štiti dvousnu zaptivku od mehaničkih oštećenja.
Crtež Zaptivanja
