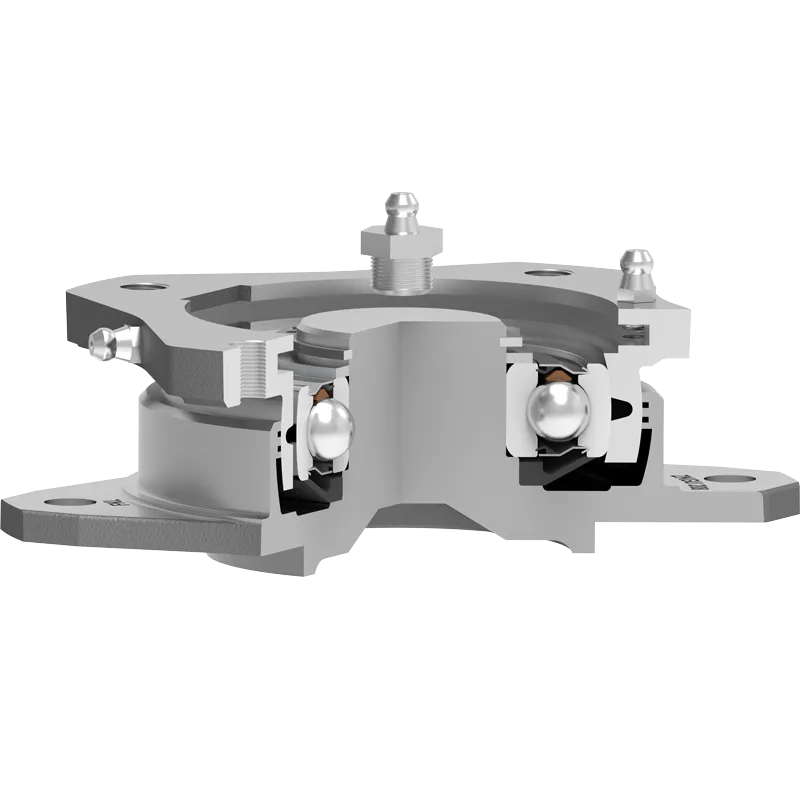

ZGKU 208 2S
Ležajna jedinica
Application: Valjak
3D model
| d | Unutrašnji prečnik ležaja | 40 | mm |
| d1 | Prečnik centraža | 74 | mm |
| J1 | Rastojanje između rupa | 80 | mm |
| L1 | Ukupna širina kućišta | 112 | mm |
| J2 | Rastojanje između rupa | 92 | mm |
| L2 | Ukupna širina kućišta | 120 | mm |
| A | Ukupna širina | 47 | mm |
| A1 | Širina kućišta | 11 | mm |
| A2 | Širina kućišta | 6 | mm |
| A3 | Visina ispusta za centriranje | 6 | mm |
| T | Veličina navojne rupe | 4xM12x1.25 | mm |
| H | Prečnik rupe | 4x10 | mm |
| kg | Masa | 2.3 | kg |
| Cdyn | Dinamička nosivost | 32.5 | kN |
| Co | Statička nosivost | 19.8 | kN |
| Pu | Granična zamorna nisivost | 0.832 | kN |
Tehnički Crtež
Zaptivanje
S ZAPTIVKA / S ZAPTIVKA (2S)
Jednostruko zaptivanje sa lavirintom između limenog dela i gumene usne koja vrši kontaktno zaptivanje. Trenje i broj obrtaja su isti kao kod RS zaptivanja, ali obezbeđuje značajno bolju zaštitu od tvrdih čestica nečistoće. Predstavlja veoma dobar način zaptivanja: limeni deo štiti zaptivku od zemlje, prašine i tvrdih čestica, praveći u isto vreme lavirint sa gumenim delom. Gumeni deo obezbeđuje kontaktno zaptivanje koje sprečava prodiranje sitnih čestica, vode, vlage, pare itd.Pogodno je za korišćenje u normalnim uslovima zbog prisustva različitih mateirijala. Koristi se kod Z ležajeva (standardno) i kod radijalnih ležajeva.
Crtež Zaptivanja
