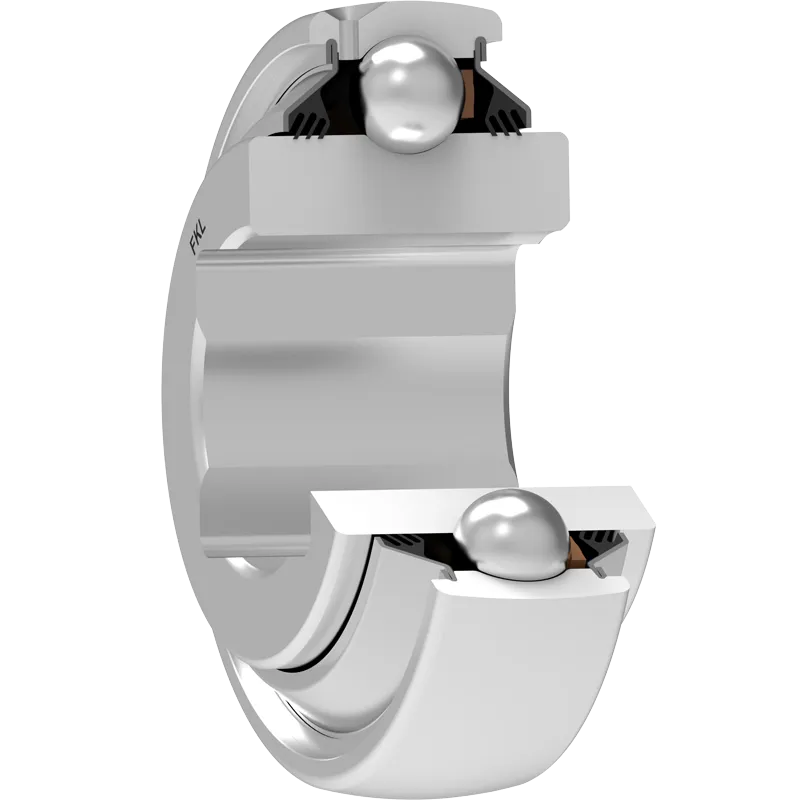

GW 209PPB26
Kvadratni otvor sa sferičnim spoljašnjim prstenom – Podmaziv
3D model
| D | Spoljni prečnik | 3.3465 | inch |
| D | Spoljni prečnik ležaja | 85 | mm |
| B | Širina unutrašnjeg prstena | 1.687 | inch |
| B | Širina unutrašnjeg prstena | 42.85 | mm |
| C | Širina spoljnog prstena | 0.866 | inch |
| C | Širina spoljnog prstena | 22 | mm |
| d1 | Spoljni prečnik unutrašnjeg prstena | 2.228 | inch |
| d1 | Spoljni prečnik unutrašnjeg prstena | 56.6 | mm |
| E | Rastojanje od staze kotrljanja do otvora za podmazivanje | 0.256 | inch |
| E | Rastojanje od staze kotrljanja do otvora za podmazivanje | 6.5 | mm |
| a | Šestougaoni otvor | 25 | mm |
| Cdyn | Dinamička nosivost | 32.5 | kN |
| Co | Statička nosivost | 20.4 | kN |
| kg | Masa | 0.95 | kg |
Tehnički Crtež
Zaptivanje
T ZAPTIVKA / T ZAPTIVKA (2T)
Trousna zaptivka na obe strane ležaja pruža jednaku zaštitu od nečistoća. Preporučuje se za primenu u uslovima gde je mogućnost prodora nečistoće jednaka sa obe strane.
Crtež Zaptivanja
