AGRO POINT GLAVČINE

IL50A-122/6T-M20x1.5

Integrisana prirubnica, trajno podmazaj ležaj za diskove sa nezavisnim oslanjanjem

Application: Tanjirača

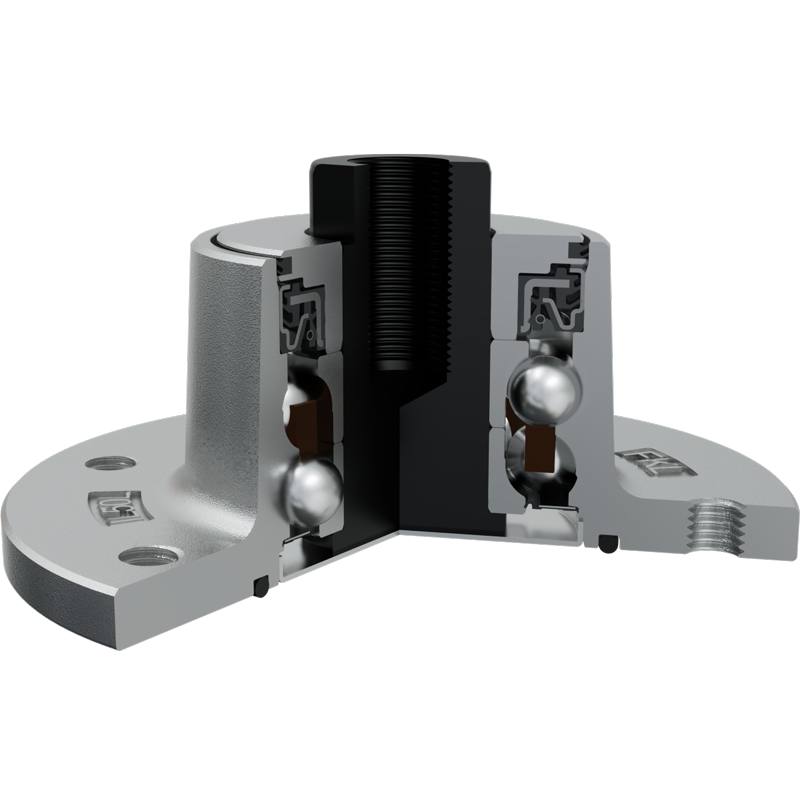

3D model

Tehničke Specifikacije
J	Prečnik podeonog kruga	122	mm
D	Spoljni prečnik ležaja	152	mm
H/T	Otvor/Navoj	6xM12	mm
d	Unutrašnji prečnik ležaja	34	mm
C	Visina zaravnjenja D otvoda	31	mm
G	Unutrašnji navoj	M20x1.5	mm
L	Ukupna dužina	73.5	mm
L1	Ukupna širina prirubnica	60	mm
E	Dužina D otvora	13.5	mm
F	Dužina navoja	40	mm
kg	Masa	2.826	kg
Cdyn	Dinamička nosivost	60	kN
Co	Statička nosivost	45.8	kN
Pu	Granična zamorna nisivost	1.924	kN

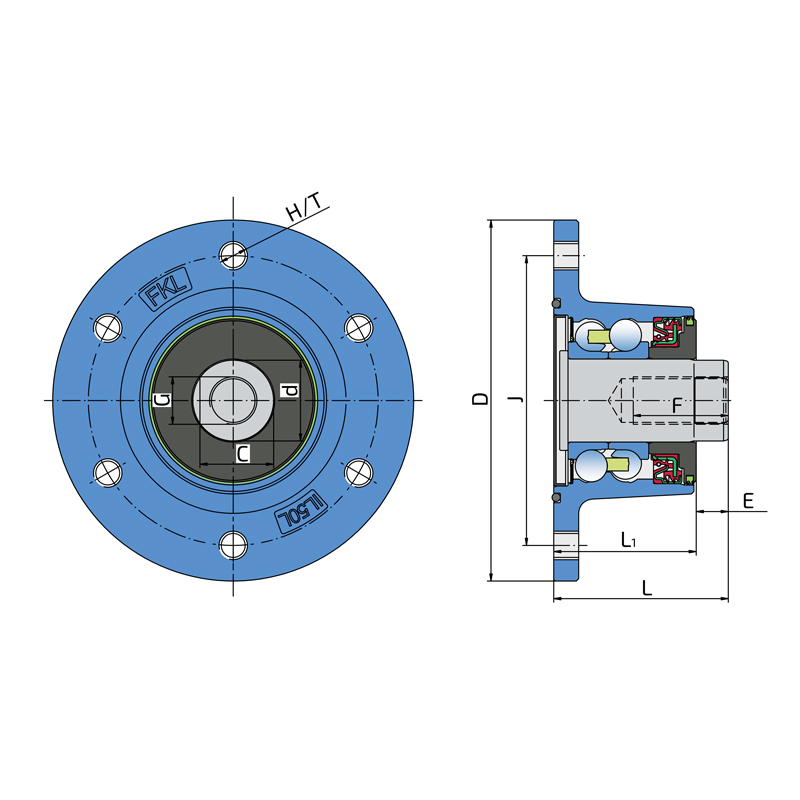

Tehnički Crtež

Zaptivanje

O-RING PRSTEN + LIMENI POKLOPAC + RS ZAPTIVKA / KASETNA ZAPTIVKA + DVOUSNI ZAPTIVAČ + KOVANI POKLOPAC

O-ring prsten, limeni poklopac i RS zaptivka sa bazne strane i kasetna zaptivka, kovani poklopac sa dvousnim zaptivačem sa čeone strane koja je izložena nečistoćama.

O-ring prsten, limeni poklopac i RS zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoća sa bazne strane.

Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu metalna – polu gumena konstrukcija sa spoljašnje strane omogućuje zadržavanje zaptivke u otvoru i poboljšava zaptivanje.Unutrašnja strana je prekrivena gumom što unapređuje zaptivanje i olakšava montažu.

Dodatni dvousni zaptivač sprečava prodor nečistoća i obezbeđuje duži vek trajanja ležaja.

Ova vrsta zaptivanja obezbeđuje najbolju zaštitu od tečnih ili čvrstih zagađivača, što značajno produžava radni vek ležaja.

Crtež Zaptivanja
