UNIVERZALNO REŠENJE

LENN 206 2TC.S1

Ležajna jedinica

Application: Univerzalno rešenje

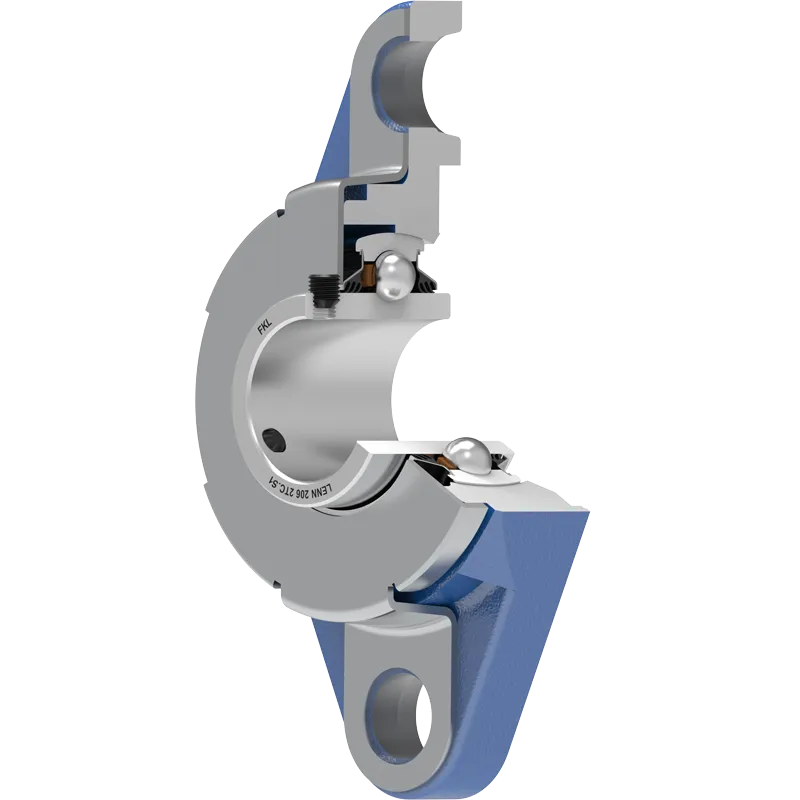

3D model

Tehničke Specifikacije
d	Unutrašnji prečnik ležaja	30	mm
d1	Spoljni prečnik unutrašnjeg prstena	39.7	inch
H	Visina kućišta	148	mm
L	Ukupna dužina	80	mm
J	Rastojanje između rupa	117	mm
B	Širina unutrašnjeg prstena	38.1	mm
s	Rastojane od čela unutrašnjeg prstena do staze kotrljanja	15.9	mm
N	Prečnik rupe	16	mm
A	Ukupna širina	40.2	mm
A1	Ukupna širina kućišta	30.5	mm
A2	Debljina oboda prirubnice	13.5	mm
kg	Masa	1.12	kg
Cdyn	Dinamička nosivost	19.5	kN
Co	Statička nosivost	11.3	kN
Pu	Granična zamorna nisivost	0.475	kN

Tehnički Crtež

Zaptivanje

T ZAPTIVKA / T ZAPTIVKA + METALNI POKLOPAC

Trousna zaptivka sa bazne strane i trousna zaptivka sa metalnim poklopcem sa čeone strane koja je izložena nečistoćama.

Trousna zaptivka sa čeone strane štiti ležaj od prodora nečistoća. Metalni poklopac štiti zaptivku od mehaničkih oštećenja i zaplitanja stabljika trave, biljaka i kanapa.

Crtež Zaptivanja
