KOMBAJN

LYS 209-112 2T.N2

Y-ležajna jedinica – kućište od sivog liva tip „S“

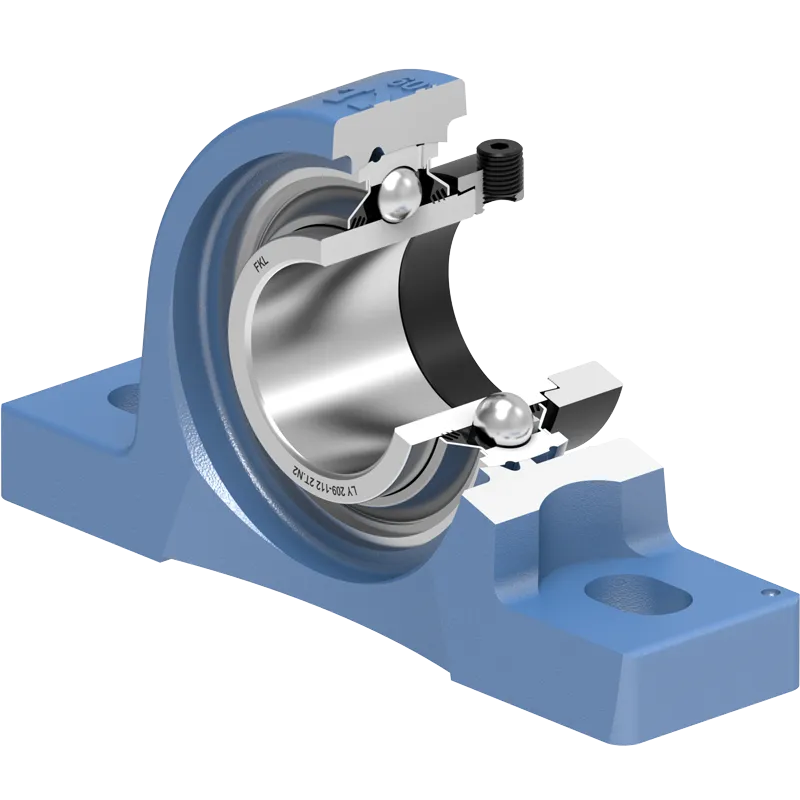

3D model

Tehničke Specifikacije
d	Unutrašnji prečnik ležaja	44.45	mm
L	Unupna dužina	190	mm
A	Širina kontaktne površine kućista	52	mm
A1	Širina gornjeg dela kucista	36	mm
H	Visina kućišta	107	mm
H1	Rastojanje između priključne površine i ose ležaja	54	mm
H2	Debllina stope kućišta	20	mm
Jmin	Minimalni rastojanje između rupa	136	mm
Jmax	Maksimalno rastojanje između rupa	151	mm
N	Prečnik otvora za ugradnju	17	mm
N1	Dužina otvora za ugradnju	23.5	mm
s1	Rastojanje od čela prstena sa pritezne strane do staze kotrljanja	34.9	mm
kg	Masa	2.25	kg
Cdyn	Dinamička nosivost	32.5	kN
Co	Statička nosivost	20.4	kN
Pu	Granična zamorna nisivost	0.857	kN

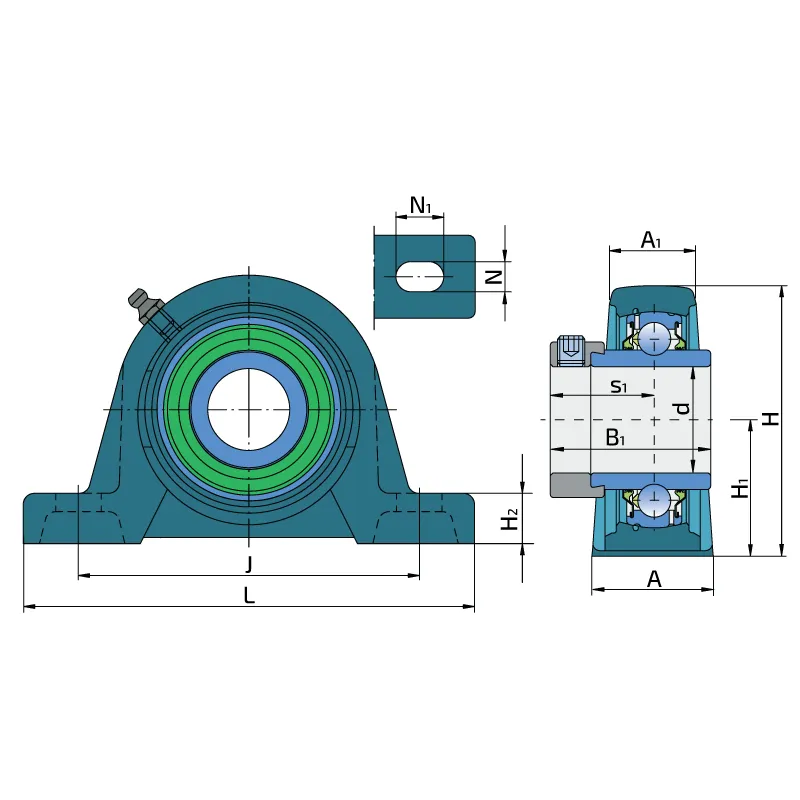

Tehnički Crtež

Zaptivanje

T ZAPTIVKA / T ZAPTIVKA (2T)

Trousna zaptivka na obe strane ležaja pruža jednaku zaštitu od nečistoća. Preporučuje se za primenu u uslovima gde je mogućnost prodora nečistoće jednaka sa obe strane.

Crtež Zaptivanja
