KOMBAJN
LY 209-112 2T.N2
Y-kuglični ležajevi sa ekscentrom za pritezanje

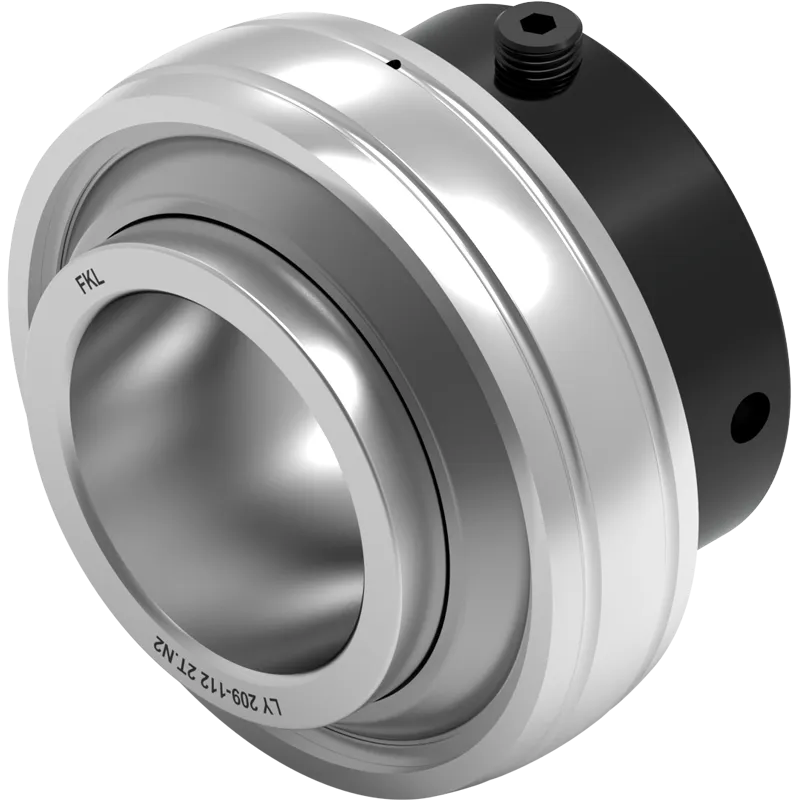

3D model
| d | Unutrašnji prečnik ležaja | 44.45 | mm |
| D | Spoljni prečnik ležaja | 85 | mm |
| B | Širina unutrašnjeg prstena | 56.3 | mm |
| C | Širina spoljnog prstena | 22 | mm |
| s | Rastojane od čela unutrašnjeg prstena do staze kotrljanja | 21.4 | mm |
| d1 | Spoljni prečnik unutrašnjeg prstena | 56.8 | mm |
| E | Rastojanje od staze kotrljanja do otvora za podmazivanje | 6.1 | mm |
| Gs | Vijak za pritezanje | 3/8-24 UNF | inch |
| sw | Veličina šestougaonika vijka za pritezanje | 4.763 | mm |
| sw | Veličina šestougaonika vijka za pritezanje | 3/16 | inch |
| r1,2 | Mera obaranja ivice na unutrašnjem prstenu | 1 | mm |
| r3,4 | Mera obaranja ivice na spoljnom prstenu | 1.2 | mm |
| B1 | Širina unutrašnjeg prstena zajedno sa ekscentar prstenom | 56.3 | mm |
| d2 | Spoljni prečnik ekscentar prstena | 63.6 | mm |
| B2 | Širina ekscentar prstena | 18.3 | mm |
| kg | Masa | 0.63 | kg |
| Cdyn | Dinamička nosivost | 32.5 | kN |
| Co | Statička nosivost | 20.4 | kN |
| Pu | Granična zamorna nisivost | 0.857 | kN |

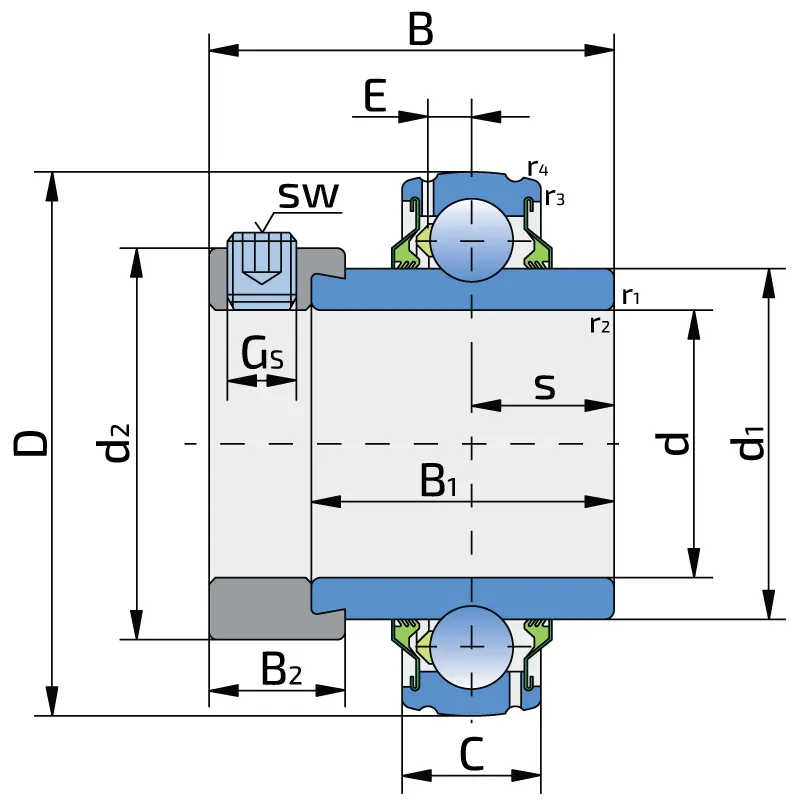

Tehnički Crtež
Zaptivanje
T ZAPTIVKA / T ZAPTIVKA (2T)
Trousna zaptivka na obe strane ležaja pruža jednaku zaštitu od nečistoća. Preporučuje se za primenu u uslovima gde je mogućnost prodora nečistoće jednaka sa obe strane.

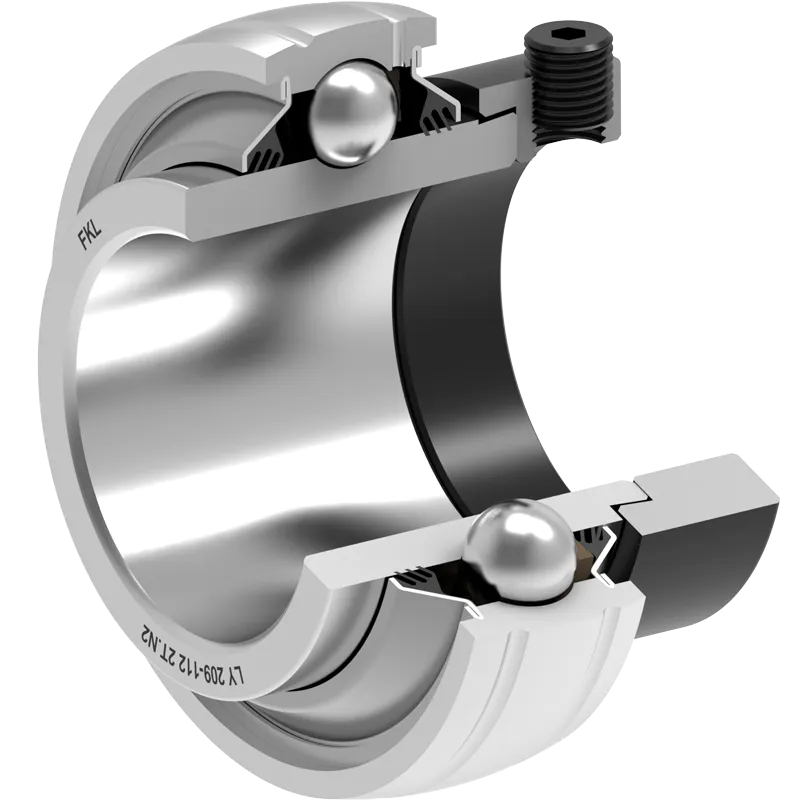

Crtež Zaptivanja
3D Model
