VALJAK

LSQ 210 2PB.H

Podesivi kuglični ležaj

Application: Valjak

3D model

Tehničke Specifikacije
d	Unutrašnji prečnik ležaja	50	mm
D	Spoljni prečnik ležaja	90	mm
B	Širina unutrašnjeg prstena	38.4	mm
C	Širina spoljnog prstena	22	mm
d1	Spoljni prečnik unutrašnjeg prstena	62.5	mm
s	Rastojane od čela unutrašnjeg prstena do staze kotrljanja	19.2	mm
r1,2	Mera obaranja ivice na unutrašnjem prstenu	1	mm
r3,4	Mera obaranja ivice na spoljnom prstenu	0.6	mm
kg	Masa	0.49	kg
Cdyn	Dinamička nosivost	56	kN
Co	Statička nosivost	45	kN
Pu	Granična zamorna nisivost	1.89	kN

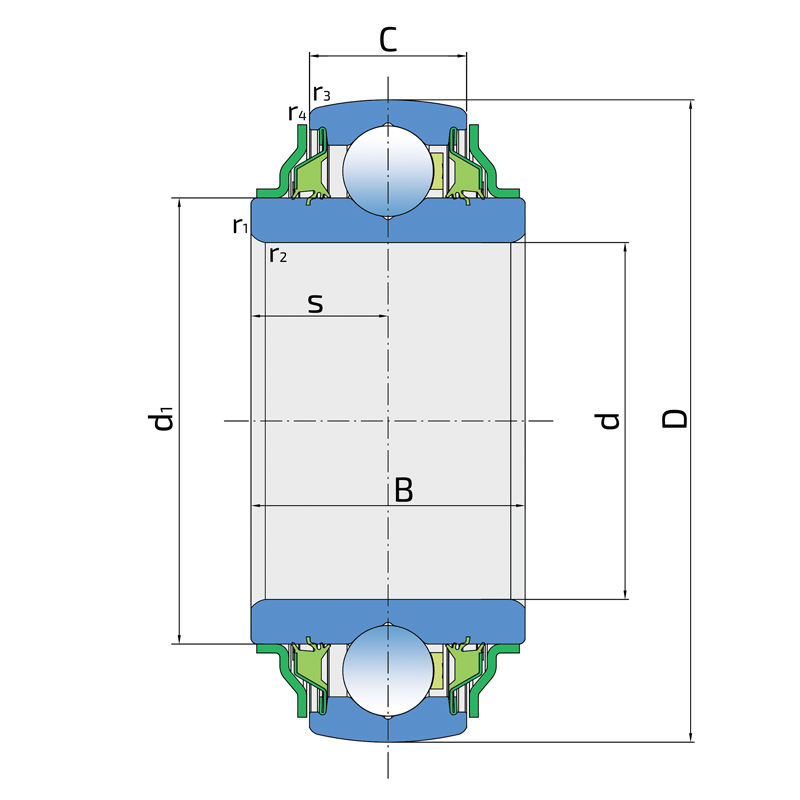

Tehnički Crtež

Zaptivanje

PB ZAPTIVKA / PB ZAPTIVKA (2PB)

Petousno zaptivanje sa metalnim poklopcem na obe strane ležaja obezbeđuje jednaku zaštitu od prodora nečistoća. Petousna zaptivka pruža visok stepen zaštite ležaja od prodora nečistoća, ujedno dozvoljavajući dvostruko veći broj obrtaja zahvaljujući posebnoj konstrukciji zaptivke. Metalni poklopac štiti zaptivku od mehaničkih oštećenja.

Crtež Zaptivanja
