SEJAČICA
SL3 5203 2T
Kuglični ležaj
Application: Sejačica
3D model
| d | Unutrašnji prečnik ležaja | 16.256 | mm |
| d1 | Spoljni prečnik unutrašnjeg prstena | 20 | mm |
| D | Spoljni prečnik ležaja | 42 | mm |
| B | Širina unutrašnjeg prstena | 91 | mm |
| C | Širina spoljnog prstena | 34 | mm |
| H | Prečnik rupe | 6 | mm |
| E | Rastojanje izmedju ose otvora i čela unutrašnjeg prstena | 6 | mm |
| A | Dužina izbočenog dela unutrašnjeg prstena | 44.5 | mm |
| α | Dodirni ugao | 30 | ° |
| kg | Masa | 0.263 | kg |
| Cdyn | Dinamička nosivost | 14.21 | kN |
| Co | Statička nosivost | 8.8 | kN |
| Pu | Granična zamorna nisivost | 0.3696 | kN |

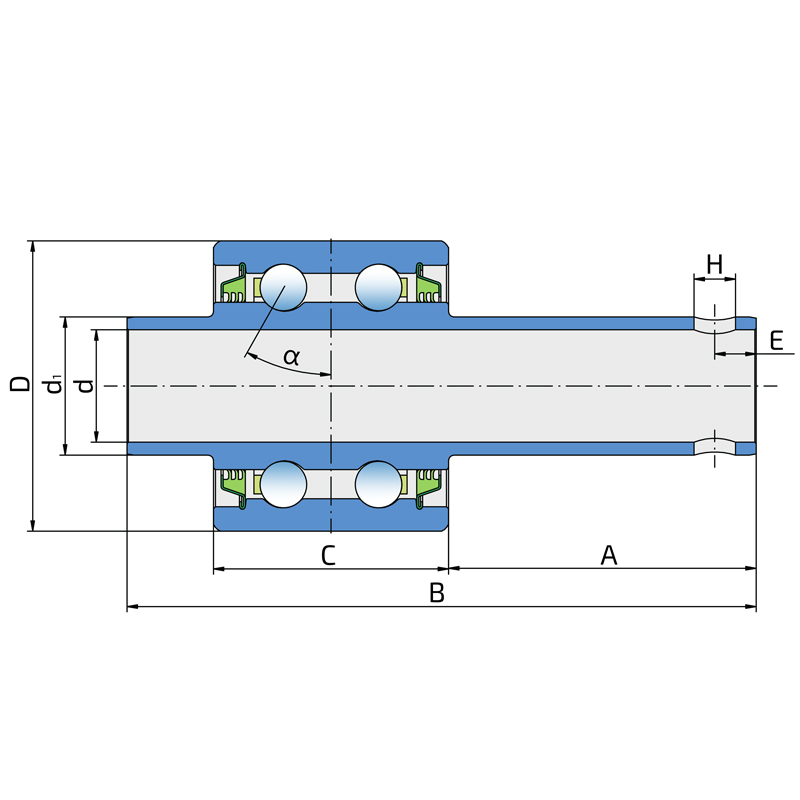

Tehnički Crtež
Zaptivanje
T ZAPTIVKA / T ZAPTIVKA (2T)
Trousna zaptivka na obe strane ležaja pruža jednaku zaštitu od nečistoća. Preporučuje se za primenu u uslovima gde je mogućnost prodora nečistoće jednaka sa obe strane.

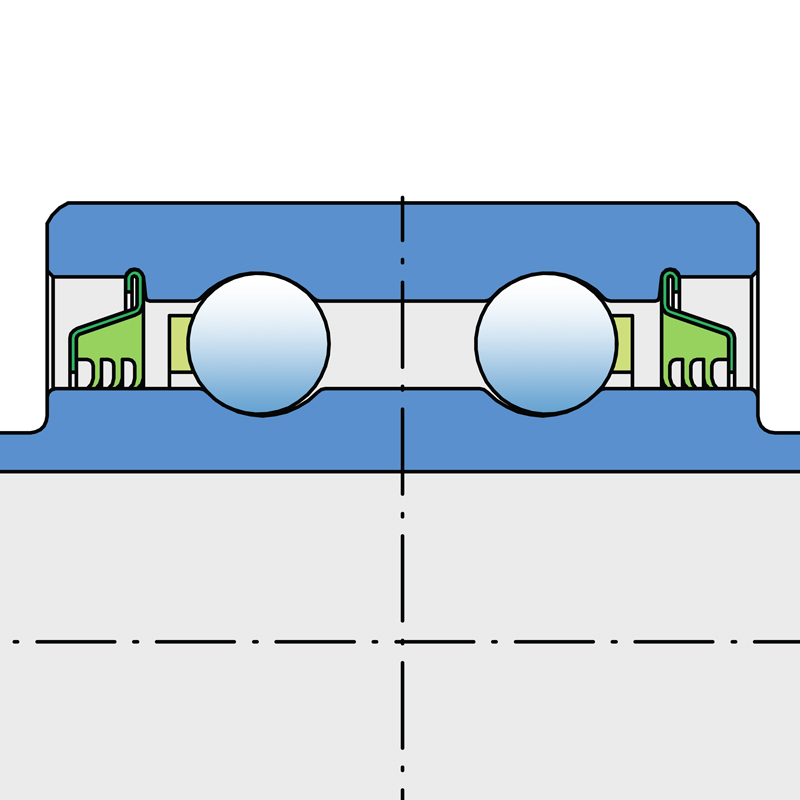

Crtež Zaptivanja
