TANJIRAČA
GW 208PPB17
Kvadratni otvor sa sferičnim spoljašnjim prstenom – Podmaziv
3D model
| D | Spoljni prečnik | 3.3578 | inch |
| D | Spoljni prečnik ležaja | 85.74 | mm |
| B | Širina unutrašnjeg prstena | 1.437 | inch |
| B | Širina unutrašnjeg prstena | 36.5 | mm |
| C | Širina spoljnog prstena | 1.188 | inch |
| C | Širina spoljnog prstena | 30.18 | mm |
| d1 | Spoljni prečnik unutrašnjeg prstena | 2.05 | inch |
| d1 | Spoljni prečnik unutrašnjeg prstena | 52 | mm |
| E | Rastojanje od staze kotrljanja do otvora za podmazivanje | 0.26 | inch |
| E | Rastojanje od staze kotrljanja do otvora za podmazivanje | 6.6 | mm |
| a | Veličina osovine | 1 1/8 | inch |
| a | Veličina osovine | 28.6 | mm |
| Cdyn | Dinamička nosivost | 32.5 | kN |
| Co | Statička nosivost | 19.8 | kN |
| kg | Masa | 0.912 | kg |

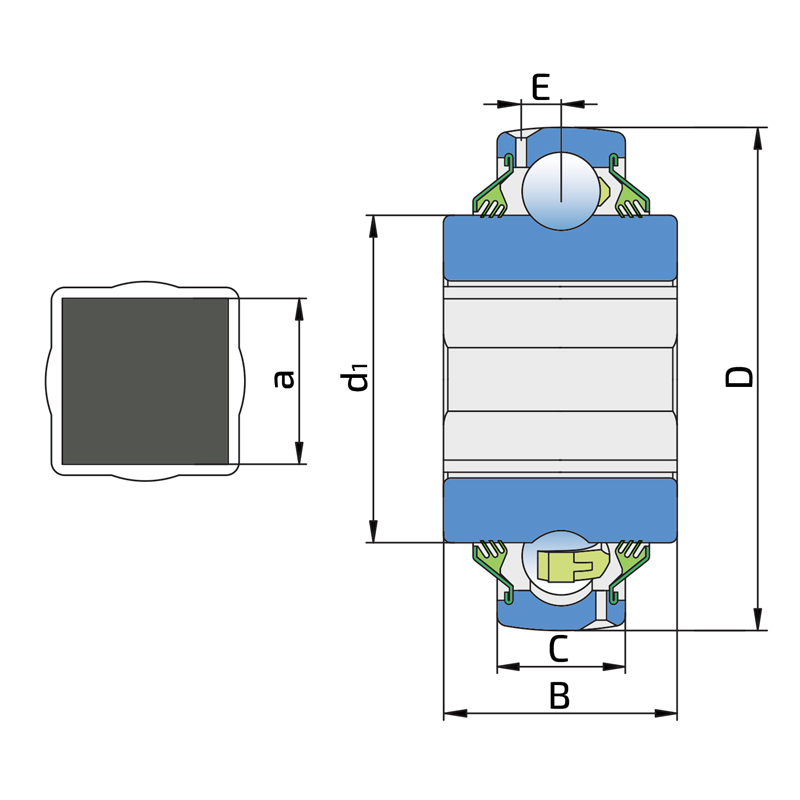

Tehnički Crtež
Zaptivanje
T ZAPTIVKA / T ZAPTIVKA (2T)
Trousna zaptivka na obe strane ležaja pruža jednaku zaštitu od nečistoća. Preporučuje se za primenu u uslovima gde je mogućnost prodora nečistoće jednaka sa obe strane.
Crtež Zaptivanja
